三电极真空光纤拉锥系统（VTS-10）
产品描述
ETS-10 系列三电极真空光纤拉锥系统专为超高功率信号合束器、泵浦合束器的研发与生产设计，核心采用三电极真空等离子 弧加热技术，通过纯模拟调制方式实现输出高压的快速、线性调节，达成加热温度的精准控制，满足光纤拉锥工艺中高精度、高 稳定性的生产研发需求。
核心特点

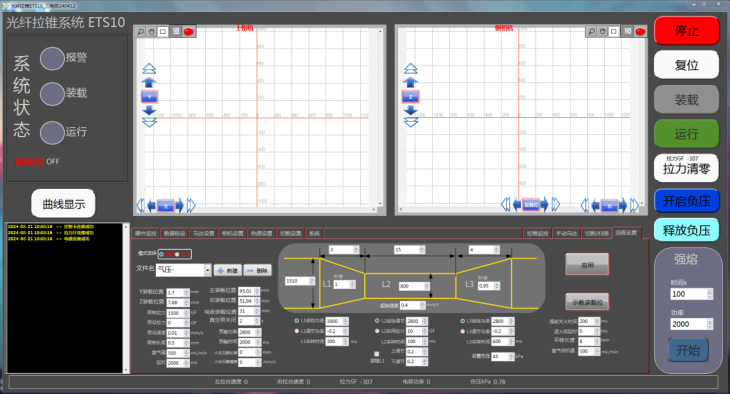

⚫ 双 CCD 锥体扫描分析
⚫ 拉力实时监测
⚫ 锥体形态微调
⚫ 负压可调
技术参数
工作参数 | 单位 | 指标规格 |
拉锥长度 | um | 0~100 |
拉锥位移精度 | um | ±0.1 |
电极 X 轴位移长度 | mm | 0~60 |
电极加热功率 | W | 50~500 |
拉锥方向 | 左向 | |
CCD 像素 | pix | 500 |
负压 | kPa | 0~70 |
工作温度 | ℃ | 23±2 |
工作湿度 | %RH | 50~60 |
供电电源 | V/HZ | AC110~220/50~60 |
工作电流 | A | 0~40 |
外形尺寸（L*W*H） | mm | 715*530*320 |
标准配件清单
配件 | 型号 | 单位 | 数量 |
三电极真空光纤拉锥系统 （含电脑） | VTS-10 | 台 | 1 |
电极棒 | - | 对（3 根） | 1 |
夹具 | FH-/（按客户需求提供） | 对 | 1 |
电极清洁器 | - | 个 | 1 |
合格证 | - | 份 | 1 |
保修卡 | - | 份 | 1 |
使用说明书 | - | 份 | 1 |
木箱（打包） | - | 个 | 1 |
