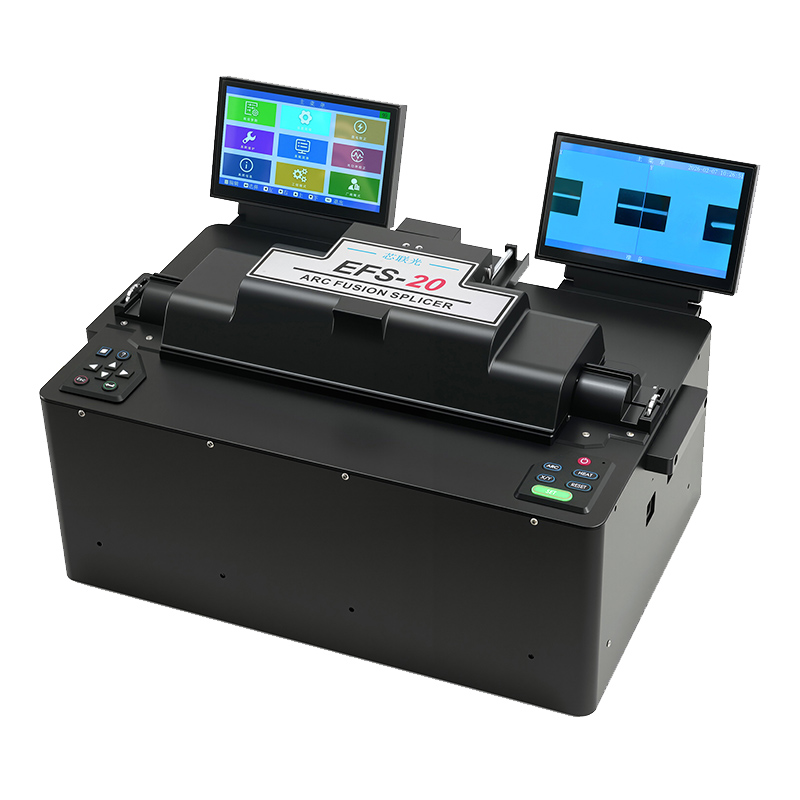

大芯径三电极光纤熔接机（EFS-20）
产品描述
EFS-20 光纤熔接机是用于大芯径光纤熔接。系统才采用120°三电极放电加热技术，搭载光纤端面成像、扫描加热 功能，熔接损耗低、对准精度高，适配多规格大芯径光 纤熔接需求。
核心特点
⚫ 三电极均匀放电
⚫ 12 轴对准
⚫ 保偏光纤 EV 对准
⚫ 扫描加热
⚫ 双屏显示
技术参数
工作参数 | 单位 | M | P | P+ | |
位移行程 | 推进 Z | mm | 15 | 15 | 15 |
对准 X | mm | 10 | 10 | 10 | |
对准 Y | mm | 10 | 10 | 10 | |
扫描 Z | mm | / | 0~25 | ||
θZ | ° | / | 0~360 | 0~360 | |
θX | ° | ±5 | ±5 | ±5 | |
θY | ° | ±5 | ±5 | ±5 | |
电极距离 | mm | 1~4 | |||
对准方式 | / | 包层 | 包层\EV\功率反馈 | ||
典型对准时间 | S | 20 | 40 | 40 | |
典型损耗 | dB | 0.05 | |||
光纤包层 | um | 250~800 | |||
光纤涂覆层 | um | 350~1000 | |||
切割长度 | mm | 3~10 | |||
工作环境 | / | 湿度：0~95%,温度：0~40℃(无结露) | |||
存储环境 | / | 湿度：0~95%,温度：-40~80℃(无结露） | |||
供电 | 电源 | V/HZ | AC110~220/50~60 | ||
适配器 | V/A | 12.6/10 | |||
外形尺寸（L*W*H） | mm | 496×317×250 | |||
标准配件清单
配件名称 | EFS-20M | EFS-20P | EFS-20P+ | |
主机 | 1 台 | |||
电源适配器 | 1 套 | |||
电极棒 | 2 对 | |||
光纤夹具 | 400um | 1 对 | 1 对 | 1 对 |
600um | / | 1 对 | 1 对 | |
800um | / | / | 1 对 | |
电极棒 | 1 对 | |||
合格证 | 1 份 | |||
保修卡 | 1 份 | |||
使用说明书 | 1 份 | |||
电极清洁器 | 1 个 | |||
设备手提箱 | 1 个 | |||
