光纤拉锥机（CTS-80）
产品描述
CTS-80 火焰光纤拉锥系统是面向中低功率光纤器件研发 与量产的高性价比专业设备，以氢氧火焰为核心热源， 适配 (2+1) X1 泵浦光纤合束器、光纤模式匹配器、微纳 光纤、拉锥耦合器、拉锥波分复用器等多款光纤器件制 作。设备集成拉锥、封装、光功率检测一体化功能，支 持多规格定制配置，是光通信、光纤传感领域中小批量 器件研发与生产的优选装备。
核心特点
⚫ 上氢下氧/上下对称外氢内氧火头设计
⚫ 集成拉锥、点拉/点烧修复、冷拉、封装固化全流程功能
⚫ 全参数实时监控
⚫ 支持拉锥流程模板化新建/保存/调用

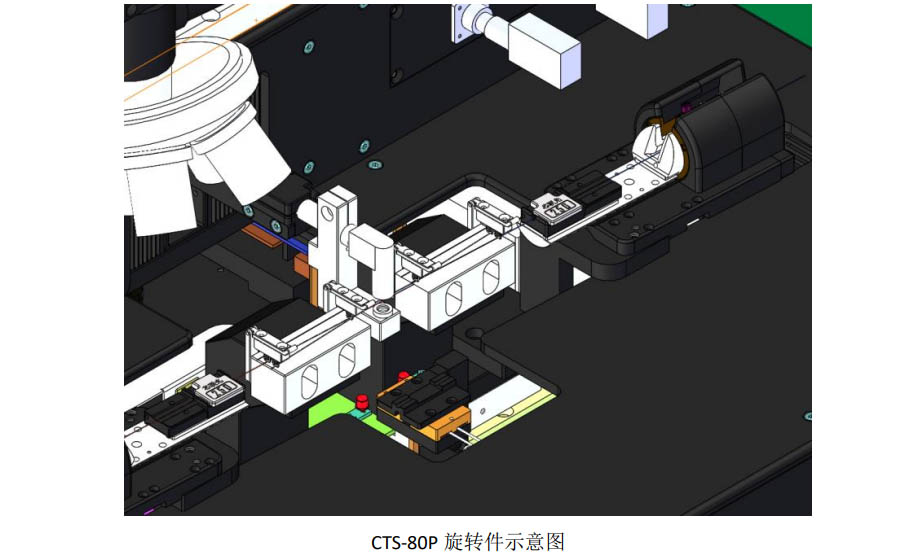

⚫ 支持电动保偏旋转
技术指标
工作参数 | 单位 | CTS-80 | CTS-80P |
电动保偏旋转功能 | - | 无 | 有 |
旋转轴行程 | ° | - | 360 |
旋转轴精度 | ° | - | 0.1 |
拉锥长度 | mm | 20~80 | |
拉锥位移精度 | um | ±0.1 | |
适配拉锥波长 | nm | 400~3600（可定制） | |
拉伸速度调节精度 | mm/s | 0.001 | |
火焰扫描长度 | mm | 0~40 | |
火焰扫描精度 | mm | ±0.1 | |
火焰运动方向 | - | 往返 | |
氢氧压力限制 | MPa | 氢气≤0.3、氧气≤0.1 | |
封装固化温度 | ℃ | 85~115 | |
工作相对湿度 | %RH | 0~95（无冷凝） | |
大气压力 | Kpa | 70~106 | |
供电电源 | V/Hz | AC110~220/50~60 | |
外形尺寸（L*W*H） | mm | 458*530*192 | |
订购信息
型号 | 通道数量 | 波长 | 光纤观察 | 气路配件 |
CTS-80 CTS-80P（带电动 保偏旋转） | 1=1 2=2 3=3 4=4 | 1=400~1100nm 2=400~1700nm 3=800~1700nm 4=1500~3600nm | 0=无 1=长臂显微镜 2=电子显微镜 3=工业 CCD | 0=无 1=氢气发生器 2=氢氧混合发生器 |
标准配件清单
配件 | 型号 | 单位 | 数量 |
火焰拉锥系统（含电脑） | CTS-80/CTS-80P | 套 | 1 |
任意 V 槽夹具 | （按客户需求提供） | 对 | 1 |
光功率探测器 | / | 通道 | 2 |
氢氧气管 | / | 米 | 4 |
氢氧发生器 | / | 台 | 1 |
合格证 | / | 份 | 1 |
保修卡 | / | 份 | 1 |
使用说明书 | / | 份 | 1 |
木箱（打包） | / | 个 | 1 |
