三电极光纤束熔接系统（EFS-10）
产品描述

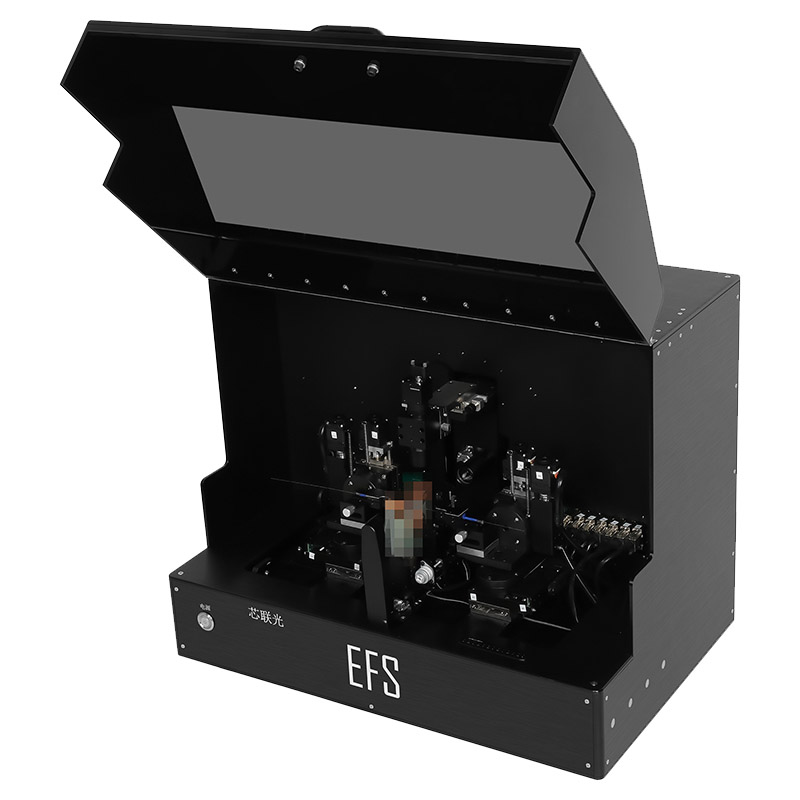

EFS-10 三电极光纤束熔接系统是面向超高功率光器件研发与 量产的高端精密设备，以 120°对称三电极电弧放电为核心 热源，集成原位超声切割、高精度多轴对准、保偏光纤适配 等功能，主打超高功率信号合束器、泵浦合束器、光纤端帽 的熔接与制作，同时适配 50~2500μm 包层尺寸光纤、单锥光 纤、保偏光纤等各类光器件的熔接/拉锥加工，是光通信、激 光技术领域高功率光器件制造的核心装备。
核心特点
⚫ 三电极均匀等离子体热源
⚫ 熔接、切割一体化

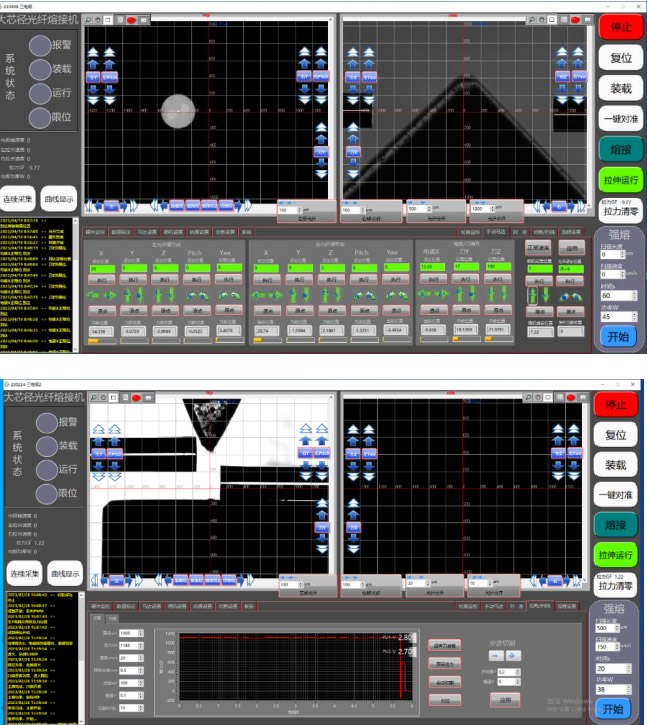

⚫ 双 CCD 视觉系统
技术指标
工作参数 | 单位 | 指标规格 | ||
重复 位移 精度 | 对准X | um | ±0.1 | |
对准Y | um | ±0.1 | ||
对准Z | um | ±0.1 | ||
对准Pitch | ° | ±0.1 | ||
对准Yaw | ° | ±0.1 | ||
对准θX | ° | ±0.5 | ||
超声刀Y | um | ±50 | ||
超声刀Z | um | ±50 | ||
对准方式 | - | 包层or 局部指定 | ||
锥体对准时间 | S | 25 | ||
锥体直径 | um | 125~2000 | ||
超声刀切割频率 | HZ | 1~2000 | ||
光纤夹持张力 | gf | 100~2000 | ||
CCD像素 | pix | 2000 | ||
CCD视野 | mm | 2.5x2.2 | 4x3.3 | |
电弧方式 | - | 双电弧 | 三电弧 | |
电弧电压 | KV | 4~50 | ||
电弧功率 | W | 10~300 | ||
工作温度 | ℃ | ±23 | ||
工作湿度 | %RH | 50~60 | ||
供电电源 | V/HZ | AC110~220/50~60 | ||
外形尺寸（L*W*H） | mm | 680*450*380 | ||
订购信息
产品型号 | CCD 视野 | 保偏配件（选配） | |
EFS-10 | 2.5x2 | 4x3.3 | P=保偏光纤对准 |
标准配置清单
配件 | 型号 | 单位 | 数量 |
三电极光纤束熔接系统（含电脑） | EFS-10 | 台 | 1 |
电极棒 | - | 对（3根） | 1 |
治具 | - | 对 | 1 |
光纤插条 | FN-/(按照客户需求尺寸提供) | 对 | 1 |
合格证 | / | 份 | 1 |
保修卡 | / | 份 | 1 |
使用说明书 | / | 份 | 1 |
木箱（打包） | / | 个 | 1 |
