石墨光纤拉锥系统（GTS-20）
产品描述
GTS-20 系列石墨光纤拉锥系统是面向超高功率信号合束器、泵 浦合束器研发与生产的专业加工设备，适配光通信、激光技术等 领域不同规格光纤（尤其大芯径光纤）相关元器件的拉锥加工需 求，兼具加工精度、稳定性与高性价比，可有效提升元器件生产 效率与产品一致性。
核心特点
⚫高性价比发热元件国产 “Ω” 型石墨丝
⚫ 双 CCD 视觉系统

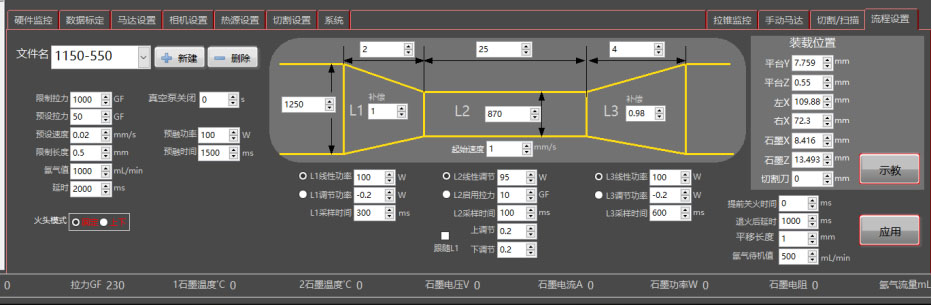

⚫ 锥体自动建模、保存编辑和调用
⚫ 锥体同向、反向拉锥
技术指标
工作参数 | 单位 | 指标 |
拉锥长度 | mm | 0~150 |
拉锥位移精度 | um | ±0.1 |
适配加工规格 | - | T4 火头可加工至 1500μm 直径管材 T6 火头可加工至2500μm 直径管材 |
石墨火头 X 轴位移长度 | mm | 0~100 |
石墨火头 Z 轴位移长度 | mm | 0~10 |
石墨加热功率 | W | 30~400 |
拉锥方向 | - | 左向 or 反向 |
工作湿度 | %RH | 50~60 |
大气压力 | Kpa | 70~106 |
供电电源 | V/Hz | AC110~220/50~60 |
外形尺寸（L*W*H） | mm | 736*1027*1418 |
标准配件清单
配件 | 型号 | 单位 | 数量 |
石墨拉锥系统 （含电GTS-20 套 1 脑） | GTS-20 | 套 | 1 |
光纤夹具 | （按客户需求提供） | 对 | 1 |
石墨火头 | 国产(T4/T6 可选) | 个 | 1 |
合格证 | / | 份 | 1 |
保修卡 | / | 份 | 1 |
使用说明书 | / | 份 | 1 |
木箱（打包） | / | 个 | 1 |
